REMOTE CONTROLLED RELIEF VALVE

RFG-01 SERIES

This adjustable pressure relief valve is designed as a remote control valve for a pilot operated pressure control valve.














  Quick Links
Model Code
Specifications
Dimensions

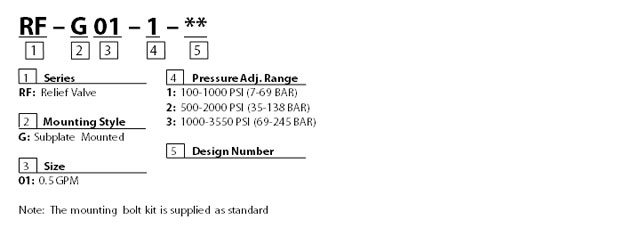

Model Code -
top




Symbols - top




Specifications - top


MODEL MAX. PRESSURE PRESSURE ADJ. RANGE RATE FLOW MOUNTING BOLTS
  BAR (PSI) BAR(PSI) LPM(GPM) MM(INCH)
RF-G01 245(3550) 1:7-69(100-1000)  2(0.5) M5x40Lx4 PCS
    2:35-138(500-2000)    (#10-24UNC-1-1/2"x4 PCS)
    3:69-245(1000-3550)

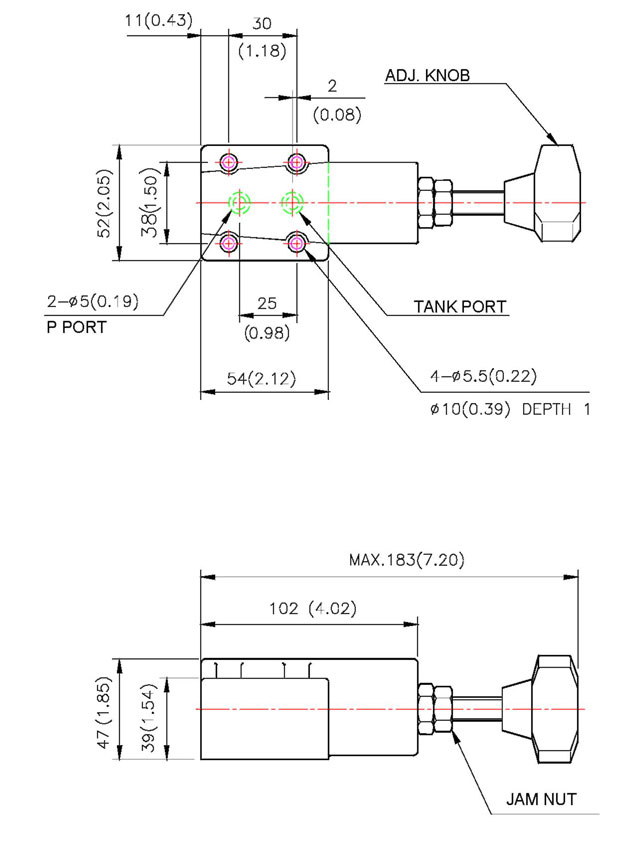

Dimensions - top UNIT: mm(inch) WEIGHT: 1.5 kgs(3.4 lbs)
