PRESSURE CONTROLS

PRESSURE REDUCING VALVE

The adjustable pressure reducing valve will ensure that the operating pressure in a branch of a hydraulic system will be maintained at a lower setting than that of the main system pressure. It is available with or without a reverse free flow check valve.





















  Quick Links
Model Code
Specifications
Dimensions

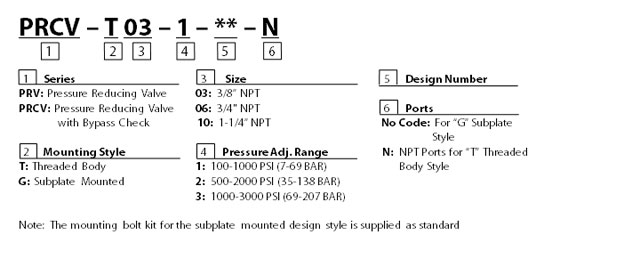

Model Code -
top

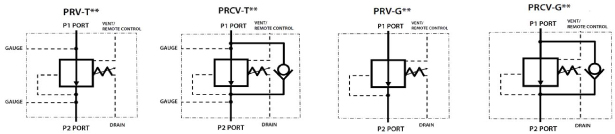

Symbols - top





Specifications - top


MODEL MAX. PRESSURE ADJUSTING MAX.
MOUNTING BOLTS
  PRESSURE RANGE FLOW
BAR(PSI) BAR(PSI) LPM(GPM) METER(INCH)

PRV-*03
PRCV-*03   1:7-69(100-1000) 50(13.2) M10x70(3/8"x2-3/4") 4PCS
PRV-*06
PRCV-*06 207(3000) 2:35-138(500-2000) 125(33) M10x80(3/8"x3-1/4") 4PCS
PRV-*10
PRCV-*10   3:7-207(1000-3000) 250(66) M10x90(3/8"x3-1/2") 6PCS

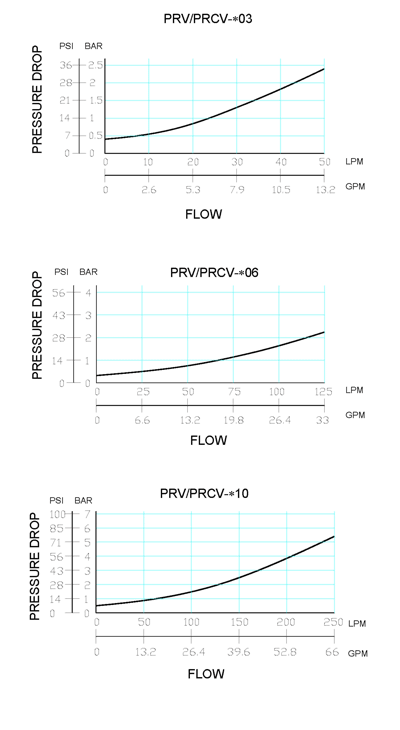

Performance Curves- top

PRESSURE DROP FOR REVERSED FREE FLOW







Dimensions - top UNIT: mm(inch)

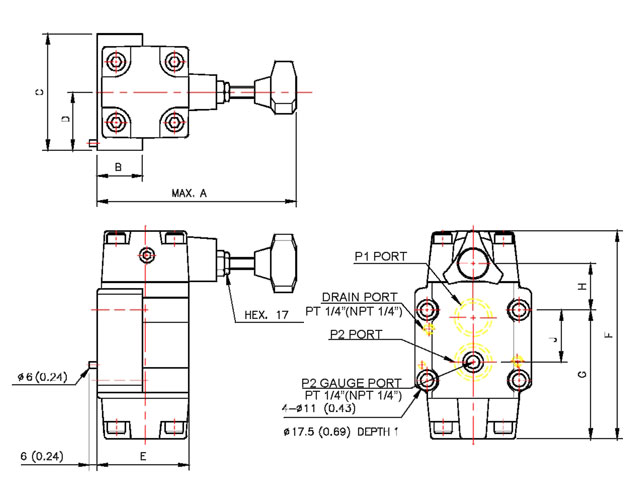

PRV-G03/06



MODEL A B C D E F G H J WEIGHT
KGS LBS
PRV-G03 164 (6.46) 42 (1.65) 89 (3.23) 44.5 (1.75) 67 (2.64) 155.5 (6.12) 92.4 (3.64) 40.6 (1.60) 35 (1.38) 4.5 10.1
PRV-G06 165.8 (6.53) 42 (1.65) 100 (3.94) 50 (1.97) 74 (2.91) 182 (7.17) 111 (4.37) 40 (1.57) 48 (1.89) 6.8 15.2

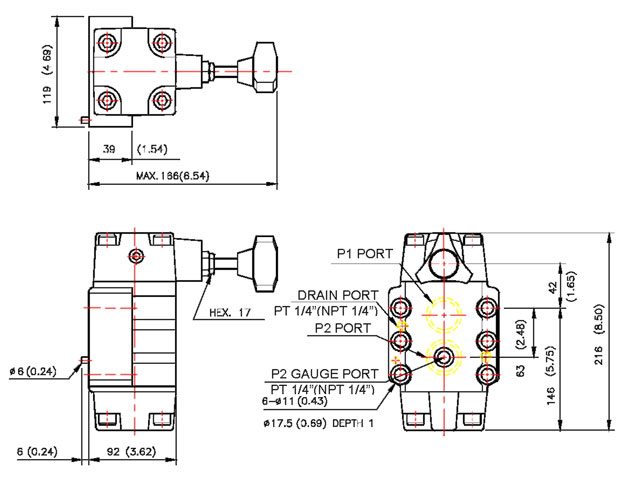

PRV-G10



Dimensions - top UNIT: mm(inch)

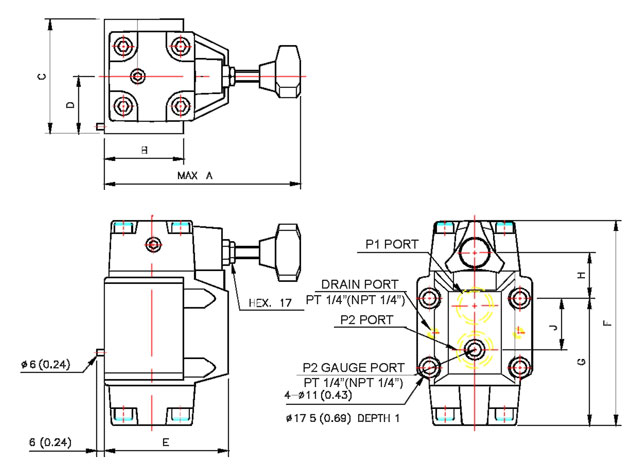

PRCV-G03/06



MODEL A B C D E F G H J WEIGHT
KGS LBS
PRCV-G03 164 (6.46) 61 (2.40) 90 (3.54) 45 (1.77) 88 (3.46) 155 (6.10) 92.4 (3.64) 45 (1.77) 34.9 (1.37) 5.2 11.45
PRCV-G06 164 (6.46) 70.5 (2.78) 104 (4.09) 52 (2.05) 109 (4.29) 182 (7.17) 111 (4.37) 40 (1.57) 48 (1.89) 8.3 18.28
PRCV-G10 166 (4.57) 79 (3.11) 119 (4.69) 59.5 (2.34) 132 (5.20) 216 (8.50) 146 (5.75) 42 (1.65) 63 (2.48) 18.5 40.78




Dimensions - top UNIT: mm(inch)

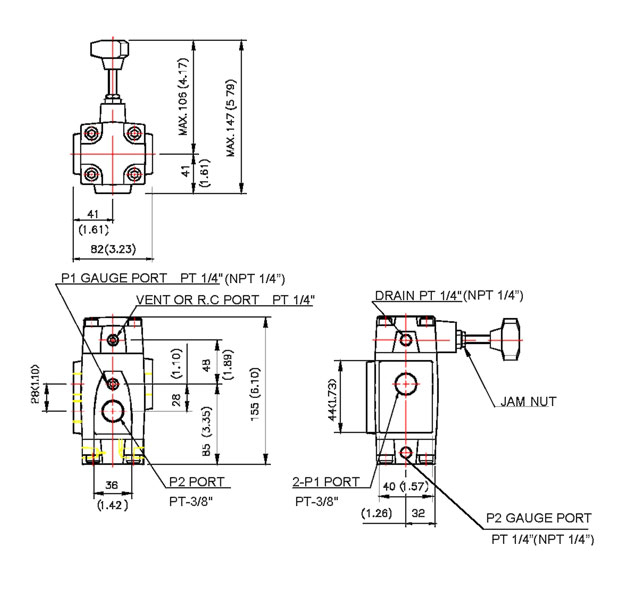

PRV-T03

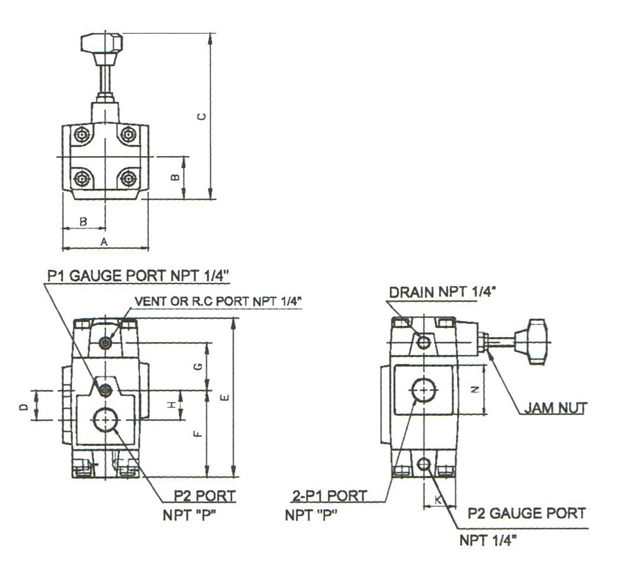

PRV-T06/10

MODEL A B C D E F G H K N P WEIGHT
KGS LBS
PRV-T06 94.8 (3.73) 47.4 (1.87) 150 (5.90) 42 (1.65) 179 (7.06) 97 (3.83) 53.5 (2.11) 33 (1.30) 39 (1.54) 62 (2.44) M19 (3/4") 6.0 13.2
PRV-T10 132 (5.20) 66 (2.60) 167 (6.57) 52 (2.05) 216 (8.50) 124 (4.88) 64 (2.52) 40 (1.57) 50 (1.97) 79 (3.11) M32 (1-1/4") 12.0 26.45


Dimensions - top UNIT: mm(inch)

PRCV-T03



Dimensions - top UNIT: mm(inch)

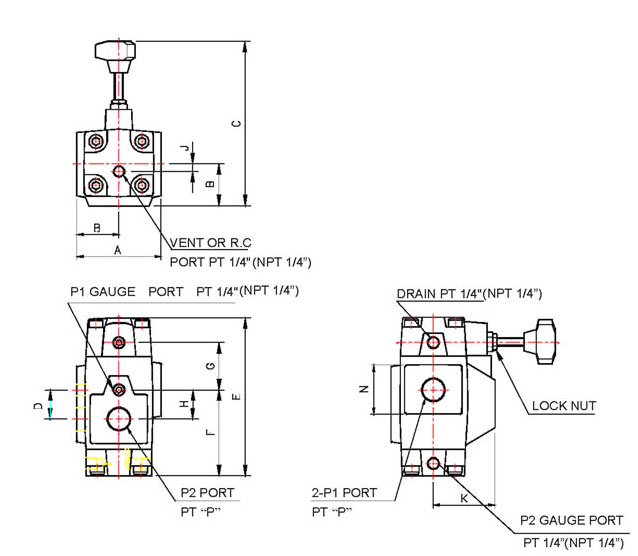

PRCV-T06/T10

MODEL A B C D E F G H J K N P WEIGHT
KGS LBS
PRCV-T06 94 (3.70) 48 (1.89) 150 (5.90) 42 (1.65) 179 (7.06) 97.5 (3.84) 44.5 (1.75) 42 (1.66) 9 (0.35) 66 (2.60) 62 (2.44) M19 (3/4") 7.8 17.1
PRCV-T10 137 (5.40) 68.5 (2.70) 167 (6.57) 52 (2.05) 216 (8.50) 124 (4.88) 52 (2.04) 52 (2.04) 12 (0.47) 84 (3.31) 79 (3.11) M32 (1-1/4") 14.4 31.7
